[기하 공차] 기하 공차 기호 표시 방법



[기하 공차] 기하 공차 기호 표시 방법

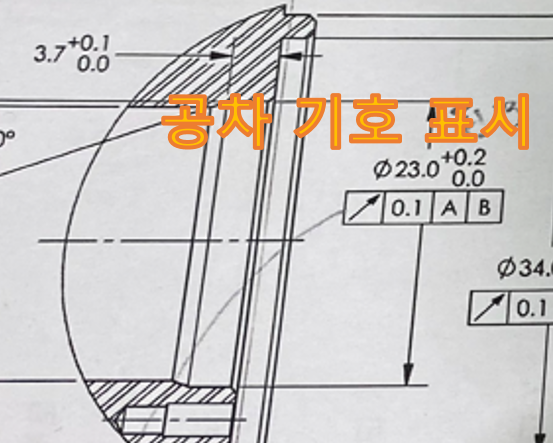

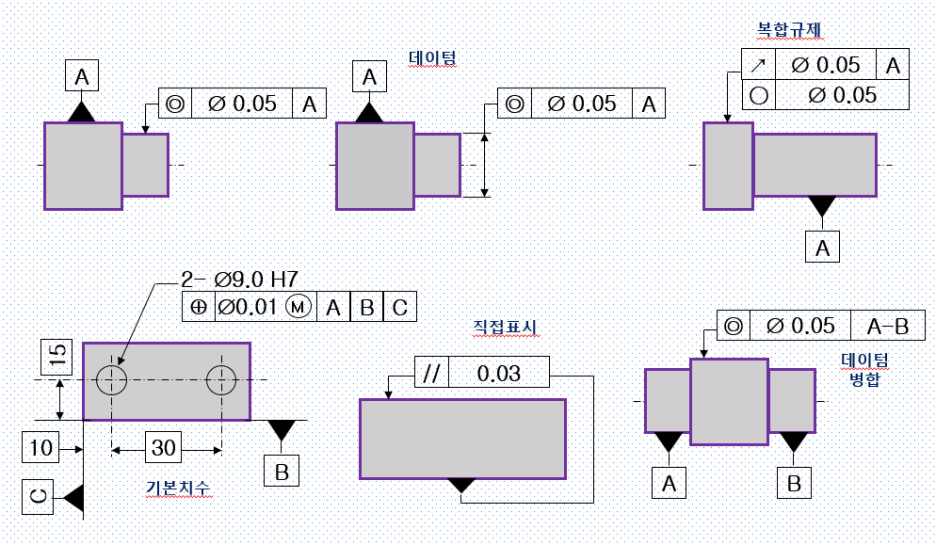

◆ 기하공차 표시에 있어 기입 테두리

- 두 구획이상 구분된 직사각형 테두리내에 기호, (공차역+) 공차값 (+규제조건),

n*(데이텀)을 기입한다.

- 선택은 공차 종류와 기타 조립 조건 등에 따름

- 여러 개의 데이텀 (+규제조건): 적용우선순위에 따른다. 단, 단독형체는 데이텀이 없다





◆ 기하공차 지시방법에 있어 기하공차 테두리를 규제형체의 외곽선이나 치수선상에 나타낸다 .

-단독 형체, 치수선 과 지시선간 간격, 추가 요구 사항은 테두리 근처에 표시.





.





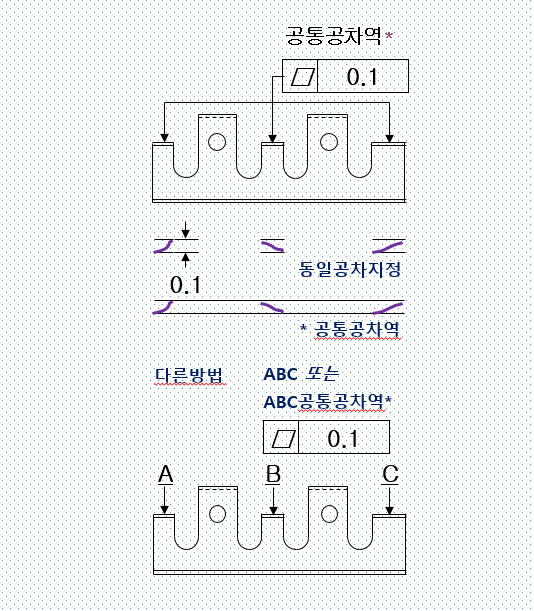

◆ 기하 공차의 형체에 대한 것임.

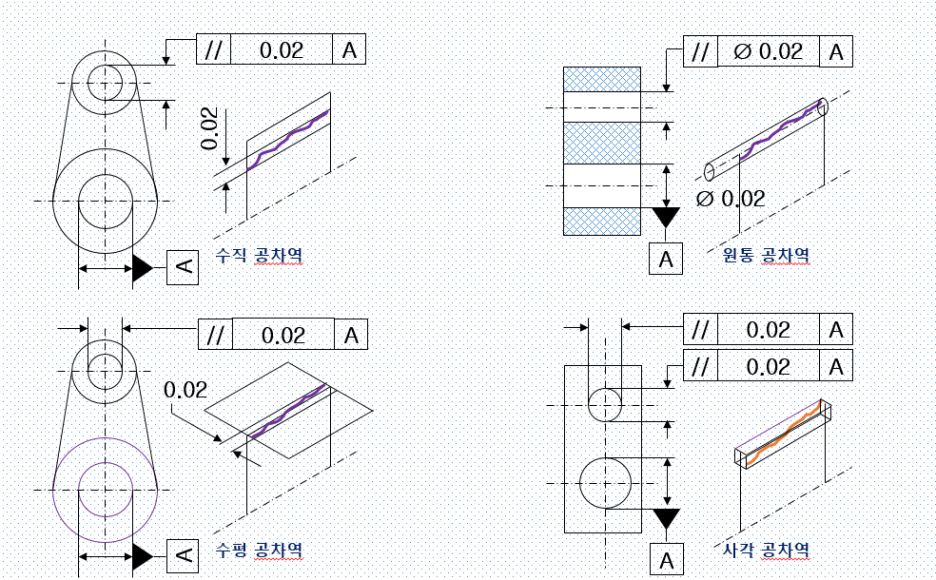

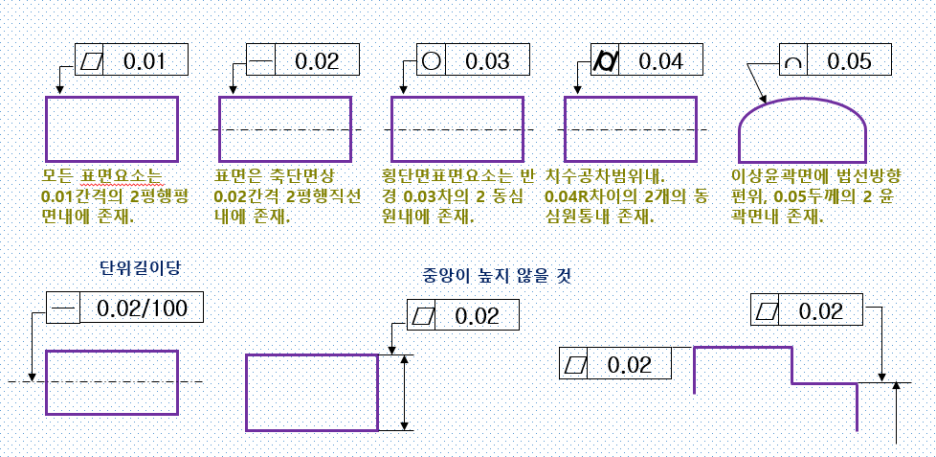

◆ 기하 공차 지시 방법 및 공차 영역이 다름
