프레스 금형의 개요



- 금형이란 재료의 소성,전연성,유동성 등을 이용하여 제품을 얻는, 주로 금속

재료를 소재로 하여 만든 형을 말한다.

- 동일규격의 제품을 반복하여 찍어낼 숭 있도록 만든 형틀로서 비절삭 소성

가공에 의하여 단위 시간당 경제적 가치를 높이는 공구의 일종이다.

- 금형의 전용 기계화

1) 양산체제가 가능 - Mass Production

2) 품질 보증 가능 – 호환성 유지(정밀도, 정확도)

3) 능률향상 가능 – 작업의 신속화, 인원, 원자재 loss절감







열처리의 종류



1) 풀림(Annealing) : 어닐링, 소둔

- 강을 연화, 내부응력의 제거와 목적으로 적당한 온도로 가열후 서서히

냉각시키는 조직을 말하며 일반적으로 열처리로 내에서 냉각 즉 공냉한다

2) 불림(Normalizing) : 노멀라이징, 소 준

- 단조 가열등 과열에 조대화한 조직을 미세화하거나 저탄소강의 기계적

성질을 개선하기 위한

열처리로 변태점이상 적당한 온도로 가열후 공기중에서 냉각하는

조작이다(공냉).

3) 담금질(Quenching) : 퀜칭, 소입

- 일반적으로 강의 경우 최고경도를 얻기 위하여 변태점이상의 온도로

가열후 급냉하는 조작을 말하며 일반적으로 물이나 기름에 냉각하나

고합금강의 경우 공냉하여도 담금질효과가 얻어지는 경우가 있다.

4) 뜨임(Tempering) : 템퍼링, 소려

- 담금질한 강의 경도는 매우 높으나 인성이 적은바 담금질한 강의 인성을

증가시키기 휘하여 또는 강도를 저하 시키기 위하여 변태점이나 적당한

온도로 가열후 냉각하는 조작이다.

담금질한 강은 필히 뜨임하므로 담금질+뜨임을 진정한 의미의 경화라하여

Hardening이라 하며 열처리기호로 H로 표시한다.







금형강의 종류

(1) 종류

- STD11 (일반적으로 가장 많이 쓰고 있는 재질임)

- SKD61 (사출금형에 적용)

- 하이스 (내마모성 우수 / 경도 ↑ / 일반적으로 PUNCH 및 DIE 부위에 적용)

- 초경 (내 마모성은 하이스 보다 우수하나 경도가 높아서 PUNCH가 쉽게 부러짐)

단, SUS 0.3T 미만의 자재에는 적용시 탁월한 생산성 향상

(2) 재료비 가격

초경 ＞ 하이스 ＞ STD11

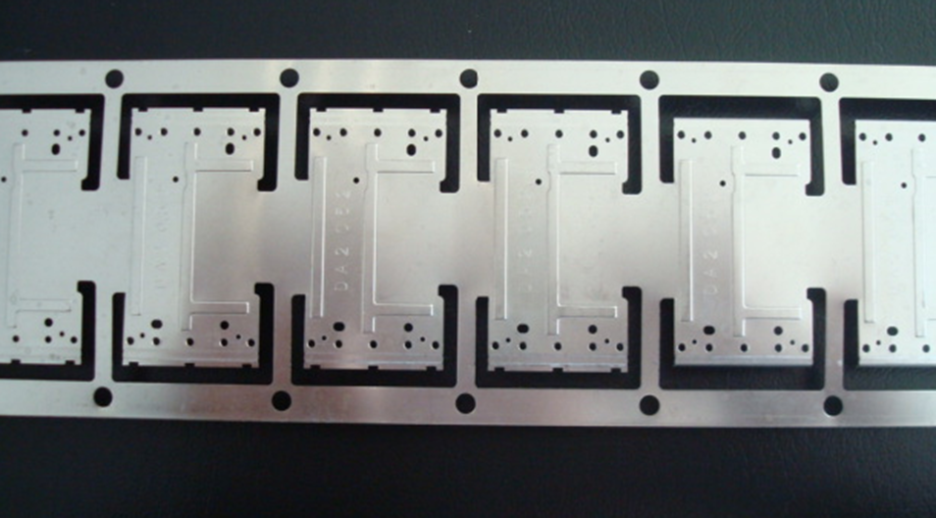

프로그레시브 금형 예제

센터 캐리어

캐리어 폭이 좁을경우 가공시 뒤틀림 현상이 발생됨 (안정적인 구조 구현 가능함)

-최소 7mm 이상 폭이 유지 되어야 안정적인 가공이 가능함.







사이드 캐리어

레벨링이 완전하지 않을 경우 치수/평탄도가 불안정 할 수 있는 구조

(금형 설계가 용이하나 지양 해야할 구조임)

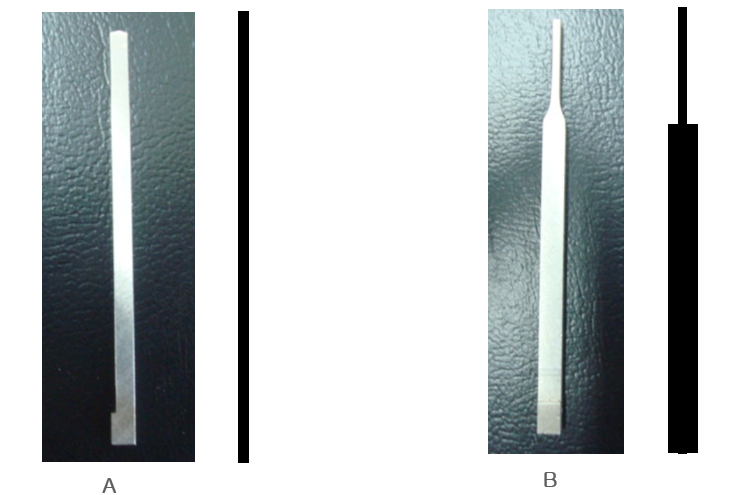

* 피어싱 펀치 작업 주의 사항











"A" 형상은 타발 시 쉽게 파손우려가 있고 SCRAP이 비산됨

"B"형상은 타발 시 파손 예방이 되고 SCRAP비산을 효율성 있게 배출







* 노칭 펀치 작업 주의 사항







"A" 형상은 타발 시 쉽게 파손됨

"B"형상은 타발 시 파손 예방
