[금속3D프린팅] 에어밴트(Air vent) / 가스밴트 (Gas vent)



[금속3D프린팅] 에어밴트(Air vent) / 가스밴트 (Gas vent)



*개요

금속3D프린팅 기술을 활용하여 미세한 공간을 통해 가스 및 잔류 공기를 배기합니다

특허증 출원 (제10-2023-0060055호)하여 기술을 인정받았습니다.





*특징

-금속 3D 프린팅을 활용하여 제작 (독일 EOS설비 및 EOS 분말)

-분말 : EOS 수입산

-경도 : HRC 50 (열처리 후) , 별도로 요청 시 Max 57까지 가능합니다

-재질 : 마레이징강 (MS1) / SKD61종과 유사

-제작 기간 : 8일





*가공 방법

-필요한 상면 제품구간은 방전(EDM) 처리

-측면 및 바닥면은 연마 처리

-빼기 홀 및 도피 구간은 3D프린팅에서 구현되기에 별도 가공 필요 없음



*설치 방법

-플랜지 타입으로 고정

-강제 압입

-볼트로 고정



*유지보수 방법

-사용 레진에 따라 사용 기간은 다름

-막힐 경우 유기용체 등을 사용하여 세정, 또는 초음파 세척

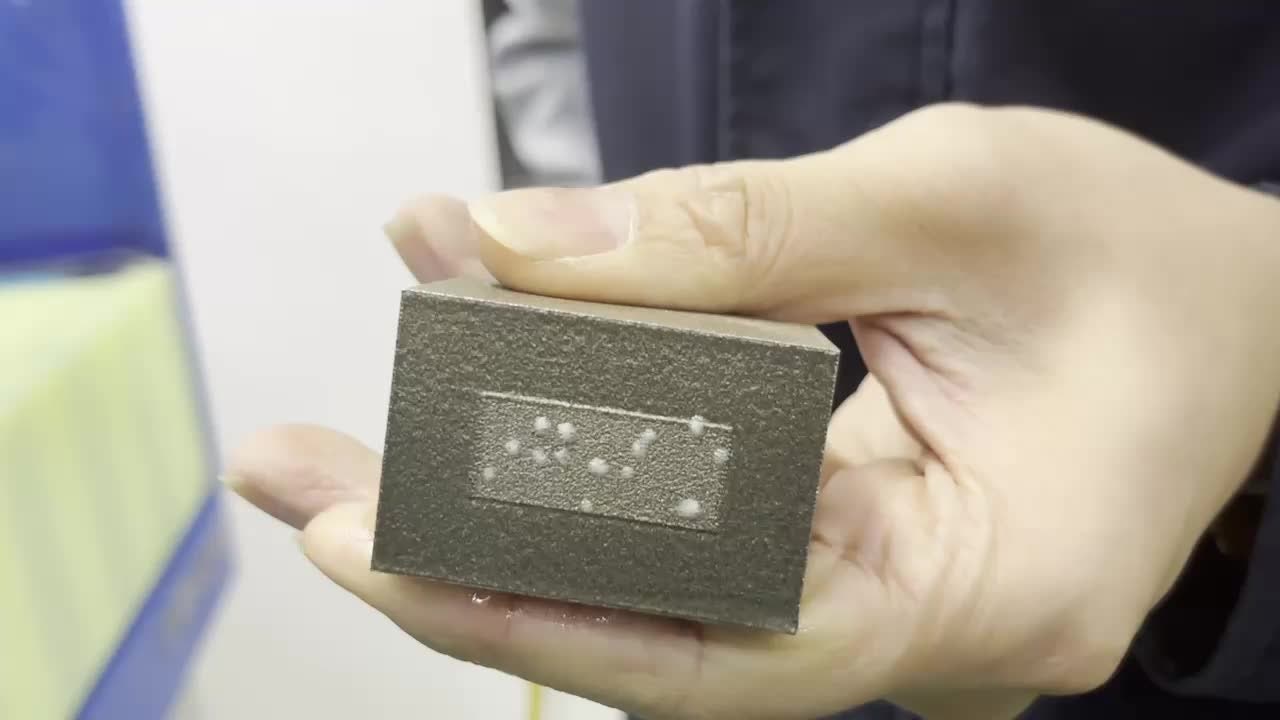

가공 후







*적용분야

-모든 사출 금형

-Gas(가스)가 많이 발생하는 레진(수지)

-깊고 얇은 미성형, 탄화 발생 구간

-웰드라인 발생 구간

-고무 금형 가스가 발생하는 구간
