[3D프린팅 적층용] Mold 적용 보장 수명

[3D프린팅 적층용] Mold 적용 보장 수명

Metal 3D Printing (Direct Metal Laser Sintering )

​

하기 보장 수명은 메탈 3D 프린팅을 활용해서 사출 금형 캐비티,코아 등등 가공 시 적용한

보장 수명입니다.

참고치로만 생각하시고 보시기 바랍니다

Parts		General Mold	High cycle/	Glass Fiber Mold	Glass Fiber Mold
			pressure mold (1)	below 15%	more than 15% GF30%
		Cycles	Cycles	Cycles	Cycles
System	Cavity	800,000	400,000	400,000	300,000
	Core	800,000	400,000	400,000	300,000
	Cavity / Core + Hybrid (2)	800,000	400,000	400,000	300,000
Wear items	Particle Core	500,000	250,000	250,000	200,000
	Slide Core	500,000	250,000	250,000	200,000
Part’s	Nozzle Sprue Bushing	500,000	250,000	250,000	200,000
	Sprue Tip	500,000	250,000	250,000	200,000
	Sprue Bush	200,000	100,000	60,000	50,000
	Gate Bush	200,000	100,000	60,000	50,000
	Gate Tip (Steel+Copper) Hybrid	200,000	100,000	60,000	50,000
Etc	Die Casting Gate Cylinder)	100,000	-	-	-

•상기 조건은 일반적으로 적용되는 보증 수명입니다. ( 예외적인 보증 조건이 있을 시 해당 조건에 따른다)

•모든 수지, 제품별 사출 조건이 다르기 때문에 주기가 정확하지는 않습니다 (ex. GF30%에 고속은

상기 수명보다 수명이 더 짧아집니다)

•( 1 ) 고압 : 1,400bar초과, 고속 : 0.7s 미만

•( 2 ) Hybrid란 일반 금속에 추가적으로 DMLS 작업을 하는 것을 말합니다.

​

​

​

​

​

​

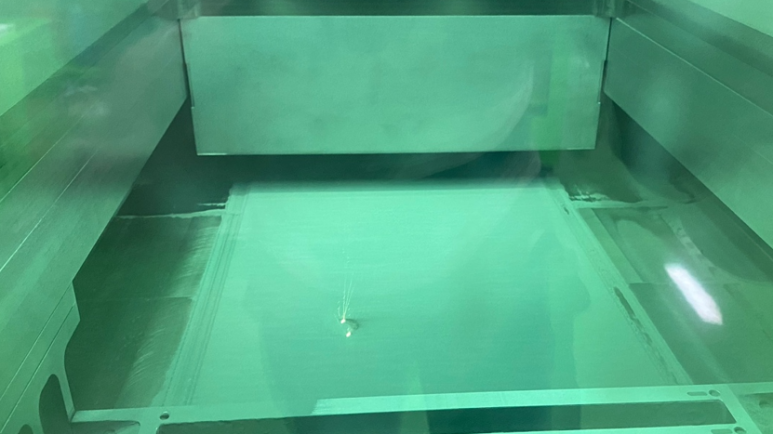

Direct Metal Laser Sintering이란 (DMLS) 금속 분말을 사용하여 적층 제조 기술입니다.

종래 금속 부품을 제작하기 위해 단조 및 주조에서 많은 공정과 제약이 많은 것을

금속 3D 프린팅(PBF) 공정 기술을 통해, 단조. 주조공정에서 생산된 것과 동일하고 균일한

품질을 제공합니다.

특히, 공구강 금속 재질의 견주어도 경도, 강도 등 우수하면서 고객이 요구하는 복잡한 형상을

자유자재로 구현할 수 있습니다.

​
